Naprawa zimnych lutów i przelutowanie elektroniki
Urządzenie działa po dociśnięciu, przerywa po nagrzaniu, reaguje na poruszenie przewodem albo wyłącza się pod wpływem wibracji? W MAdKuM wykonuję naprawę wskazanych lub podejrzanych zimnych lutów, usuwanie pęknięć połączeń lutowniczych oraz precyzyjne przelutowanie elektroniki pod mikroskopem serwisowym w Warszawie (Rembertów) oraz wysyłkowo dla klientów z całej Polski. Przed rozpoczęciem prac oceniam zakres usterki: przy znanym, wskazanym obszarze praca ogranicza się do punktowego przelutowania, natomiast przy usterkach nieokreślonych konieczna bywa rozszerzona diagnostyka. Nie każde przerywanie wynika z zimnego lutu, dlatego podstawą jest rzetelna ocena objawów przed przyjęciem sprzętu.
Czym są zimne luty?
Zimny lut to połączenie lutownicze, które nie zapewnia prawidłowego kontaktu elektrycznego lub mechanicznego. Może powstać przez starzenie się materiału, drgania mechaniczne, cykle nagrzewania i chłodzenia, naprężenia termiczne, słabe fabryczne lutowanie albo wcześniejszą nieudaną naprawę.
Objawy zimnych lutów bywają nieregularne. Urządzenie może działać poprawnie przez jakiś czas, a potem przerywać, resetować się, tracić zasilanie, nie reagować na przycisk albo działać tylko po poruszeniu przewodem lub dociśnięciu obudowy.
Jakie objawy mogą wskazywać na zimne luty?
- urządzenie działa tylko po dociśnięciu obudowy lub płytki,
- sprzęt przerywa po poruszeniu przewodem lub złączem,
- złącze zasilania lub sygnałowe działa niestabilnie,
- pojawiają się losowe restarty lub wyłączenia po nagrzaniu urządzenia,
- zanika zasilanie, obraz, dźwięk lub komunikacja,
- sprzęt reaguje na temperaturę otoczenia albo lekkie wstrząsy,
- problem powraca po wcześniejszej, niefachowej naprawie,
- pod powiększeniem widać matowe, pęknięte, zszarzałe lub ruszające się punkty lutownicze.
Kiedy przelutowanie ma sens, a kiedy potrzebna jest diagnostyka?
Kwalifikacja usterki przed przyjęciem sprzętu pozwala dobrać właściwy nakład pracy i uniknąć niepotrzebnych kosztów:
- Zakres wskazany lub lokalny (przelutowanie punktowe): dotyczy sytuacji, w których pęknięcie lutu jest widoczne pod mikroskopem, klient wskazuje konkretne złącze lub element (np. gniazdo zasilania, przekaźnik, konektor), albo usterka dotyczy typowego, znanego obszaru na płytce PCB. W takim przypadku wykonuję oczyszczenie pól, usunięcie starego utlenionego spoiwa i precyzyjne przelutowanie systemem T12 lub stacją gorącego powietrza z użyciem aktywnego topnika.
- Usterka nieokreślona (wymagana rozszerzona diagnostyka): gdy moduł lub urządzenie wyłącza się nieregularnie, brak jest widocznych uszkodzeń optycznych, a objaw może wynikać z wielu różnych przyczyn (od zwarcia w sekcji zasilania, przez uszkodzenie układu scalonego, aż po wewnętrzne pęknięcie przelotki w laminacie wielowarstwowym). W takich przypadkach samo losowe wygrzewanie płytki nie ma sensu technicznego i konieczne są podstawowe pomiary zasilania, ciągłości połączeń i wskazanego obszaru płytki.
Zimne luty w licznikach i modułach samochodowych
Elektronika pracująca w pojazdach jest szczególnie narażona na powstawanie defektów lutowniczych. Ciągłe wibracje drogowe, wstrząsy, drastyczne wahania temperatur (od mrozów w zimie po silne nagrzewanie deski rozdzielczej latem) oraz starzenie się bezołowiowych stopów lutowniczych sprzyjają zmęczeniu materiału i mikropęknięciom na polach lutowniczych.
W licznikach samochodowych, zegarach oraz modułach komfortu degradacja lutów może objawiać się na wiele sposobów:
- okresowym zanikaniem segmentów lub całego wyświetlacza (np. po rozgrzaniu kabiny auta),
- miganiem podświetlenia tarcz zegarów lub kontrolek,
- chwilowym wyłączaniem się wskaźników po wjechaniu w nierówność na drodze,
- reakcją zegarów na dociśnięcie szybki lub obudowy modułu,
- niestabilną komunikacją modułu na szynie CAN.
Należy jednak pamiętać, że powyższe objawy nie zawsze wynikają z zimnych lutów - przyczyną bywają również uszkodzone kontrolery, degradacja taśm połączeniowych czy awarie sekcji zasilania.
Zakres obsługi motoryzacyjnej w MAdKuM: naprawiam wyłącznie wymontowane liczniki, moduły elektroniczne lub same płytki PCB. Nie wykonuję prac mechanicznych przy samochodzie, demontażu deski rozdzielczej, diagnostyki OBD w pojeździe ani kodowania immobilizera czy programowania kluczyków. Przed przyjęciem licznika lub modułu proszę o kontakt, opis objawów, model pojazdu i zdjęcia płytki.
Przykładem naprawy elektroniki licznika jest realizacja dotycząca płytki w sekcji naprawa płytki licznika Toyota Yaris.
Jak przebiega diagnostyka i przelutowanie pod mikroskopem?

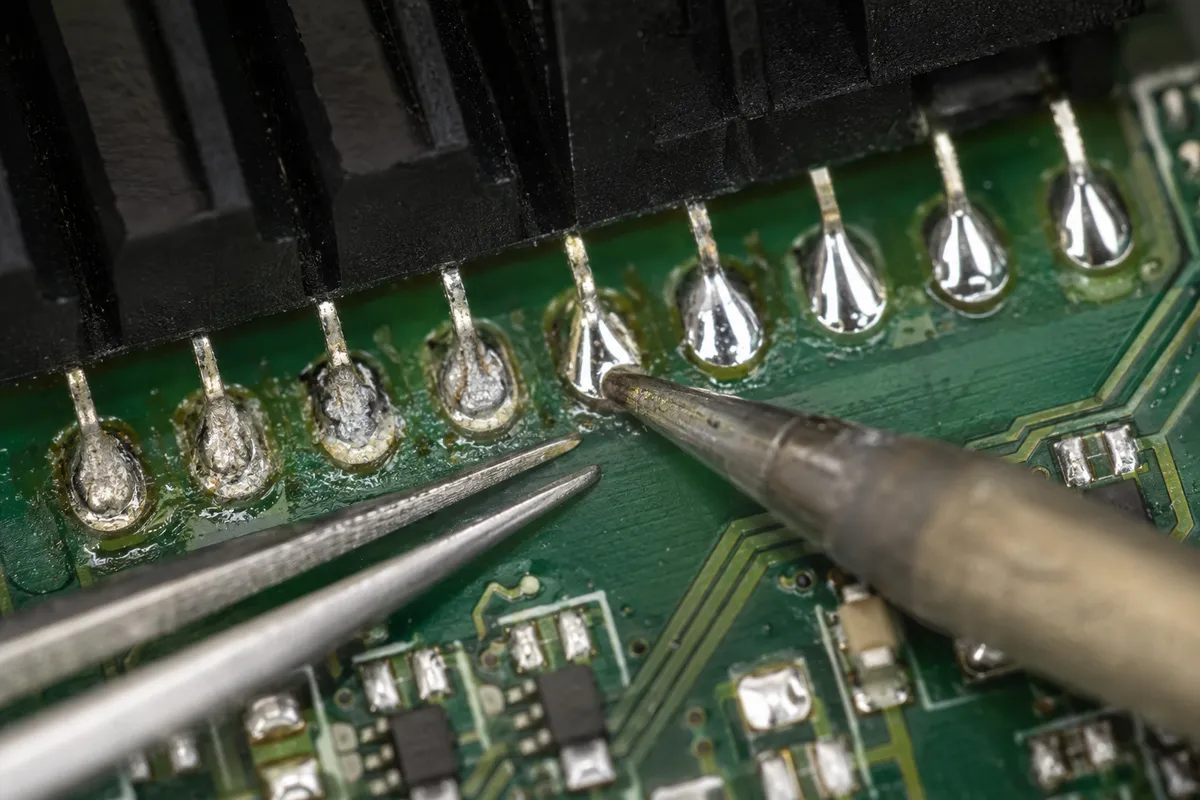

Przy zimnych lutach najważniejsze jest zlokalizowanie podejrzanego miejsca. Inspekcja optyczna odbywa się pod mikroskopem serwisowym do ok. 90x z opcjonalną kamerą 4K.
Nie stosuję ryzykownego i szkodliwego "wygrzewania całej płytki w piekarniku". Bezpieczna naprawa polega na miejscowym usunięciu utlenionego spoiwa, nałożeniu odpowiedniego topnika i ponownym, precyzyjnym przelutowaniu stacją T12 z odpowiednio dobranym grotem lub stacją gorącego powietrza (hot-air), a przy elementach dwukońcówkowych - pęsetą termiczną (hot tweezers).
Przy bardziej złożonej elektronice najpierw oceniam, czy dalsza diagnostyka i naprawa mają techniczny i ekonomiczny sens.
Kiedy naprawa może być ryzykowna?
Jeśli płytka była zalana, przegrzana, wcześniej naprawiana albo ma uszkodzone pady, ścieżki lub laminat, naprawa może wymagać większego nakładu pracy. W takich sytuacjach wycena zależy od skali uszkodzeń i tego, czy da się odtworzyć stabilne połączenie.
Więcej o naprawie padów przeczytasz na stronie: naprawa uszkodzonych padów i ścieżek PCB.
Możliwa naprawa wysyłkowa
Małe moduły, sterowniki i płytki PCB można przesłać do serwisu z całej Polski po wcześniejszym kontakcie. W wiadomości podaj model modułu, dokładny opis objawów (w tym reakcję na wstrząsy czy temperaturę) oraz dołącz ostre zdjęcia płytki przed nadaniem przesyłki. Przed wysyłką proszę o kontakt i potwierdzenie przyjęcia zlecenia.
Orientacyjny cennik
| Usługa | Cena (robocizna) | Szczegóły |
|---|---|---|
Rozszerzona diagnostyka po demontażu lub pomiarach Dotyczy przypadków wymagających rozkręcenia sprzętu, pomiarów, analizy płyty, szukania zwarć albo pracy pod mikroskopem. | od 150 zł | Więcej → |
Zimne luty - prosty wskazany zakres Punktowe przelutowanie wskazanego złącza, pinu lub pojedynczego elementu na płytce. | od 100 zł | Więcej → |
Zimne luty - diagnostyka i naprawa w urządzeniu Szukanie usterki, demontaż urządzenia, pomiary i przelutowanie podejrzanych obszarów płytki. | od 200 zł | Więcej → |
Złożone prace SMD / mikroskop Złożone naprawy płyt, praca pod mikroskopem, lutowanie drobnych układów i naprawy wymagające większego nakładu czasu. | od 300 zł | Więcej → |
Ceny dotyczą robocizny i są orientacyjne. Proste przelutowanie wskazanego punktu lub złącza zaczyna się od 100 zł. Większy zakres lub diagnostyka w kompletnym urządzeniu to koszt od 200 zł. Bardziej złożone przypadki zimnych lutów podlegają wycenie indywidualnej. Odrębna pozycja złożonych prac SMD pod mikroskopem (od 300 zł) dotyczy sytuacji, w których zakres naprawy kwalifikuje się jako zaawansowana wymiana komponentów powierzchniowych. Rozszerzona diagnostyka pomiarowa po demontażu wynosi od 150 zł.
Powiązane usługi
FAQ
Tak, po wcześniejszym ustaleniu szczegółów. Małe moduły i płytki PCB można wygodnie nadać z dowolnego miejsca w Polsce. Przed wysyłką wymagany jest kontakt ze zdjęciami oraz opisem usterki w celu wstępnej kwalifikacji. Szczegółowe zasady znajdziesz w sekcji Kontakt i wysyłka.
Często tak, jeśli problem rzeczywiście wynika z pękniętych połączeń lutowanych wokół złączy, rezystorów mocy lub sekcji zasilania na płytce. Warunkiem jest dostarczenie wymontowanego licznika lub samej płytki PCB po wcześniejszym kontakcie i przesłaniu zdjęć. MAdKuM nie wykonuje prac mechanicznych przy samochodzie ani demontażu zegarów z auta.
Nie. Przerywanie pracy urządzenia może być spowodowane również uszkodzeniem ścieżek, pęknięciem przelotki wewnątrz wielowarstwowej płytki, wyrobionym złączem, przerwaniem taśmy flex lub wewnętrzną degradacją struktury półprzewodnika. Dlatego każda naprawa poprzedzona jest wstępną oceną.
Nie zawsze. Czasem pęknięcie połączenia jest widoczne od razu, a czasem objaw pojawia się dopiero przy ruchu, temperaturze albo obciążeniu. Dlatego przy takich usterkach ważny jest dokładny opis objawów.
Nie zawsze i nie zawsze jest to bezpieczne. Zdecydowanie lepsze jest punktowe przelutowanie konkretnego złącza, pinu lub elementu, zamiast niekontrolowanego wygrzewania całej płytki bez diagnozy.
Tak, ale wcześniejsze niefachowe naprawy mogą zwiększyć ryzyko. Jeśli pady są przegrzane, wyrwane albo laminat jest uszkodzony, konieczna może być odbudowa połączeń.
Proste przelutowanie wskazanego punktu lub złącza na płytce zaczyna się od 100 zł robocizny. Większy zakres lub naprawa w kompletnym urządzeniu to koszt od 200 zł, natomiast bardziej złożone przypadki zimnych lutów podlegają wycenie indywidualnej po ocenie płytki. W sytuacjach wymagających zaawansowanej wymiany komponentów powierzchniowych zastosowanie ma odrębna stawka złożonych prac SMD pod mikroskopem (od 300 zł).
Potrzebujesz wstępnej oceny sprzętu?
Wstępna ocena możliwości naprawy w MAdKuM jest bezpłatna. Opisz krótko problem ze sprzętem, podaj model urządzenia i umów termin.
