Naprawa uszkodzonych ścieżek PCB i odbudowa padów

Przerwana ścieżka na laminacie, zarysowanie narzędziem, wyrwany pad lutowniczy albo nieudana wcześniejsza naprawa? W MAdKuM wykonuję naprawę uszkodzonych ścieżek PCB, odbudowę zerwanych pól lutowniczych i precyzyjną rekonstrukcję połączeń pod mikroskopem w Warszawie (Rembertów) oraz wysyłkowo po wcześniejszej ocenie zdjęć.

Naprawa przerwanych, przeciętych i zarysowanych ścieżek PCB

Uszkodzenia ścieżek na płytkach drukowanych to częsty problem w elektronice użytkowej, sterownikach, sprzęcie audio oraz płytach głównych. Przerwanie nawet pojedynczej mikroskopijnej ścieżki miedzianej może odciąć linię sygnałową lub zasilającą, skutkując całkowitym brakiem działania urządzenia, niestabilną pracą albo zanikami zasilania.

Do przecięcia lub zarysowania ścieżek PCB dochodzi zazwyczaj w wyniku:

• ześlizgnięcia się śrubokręta, pęsety lub metalowego otwieraka podczas demontażu obudowy,
• przecięcia ścieżki nożykiem modelarskim lub nieostrożnego zeskrobywania kleju,
• wyrwania ścieżki wraz z gniazdem, portem zasilania lub przyciskiem,
• korozji elektrolitycznej i degradacji miedzi po kontakcie z cieczą lub wilgocią,
• miejscowego przegrzania laminatu lub uszkodzenia po nieudanej próbie amatorskiego lutowania.

Pod mikroskopem serwisowym o powiększeniu do około 90x możliwe jest precyzyjne oczyszczenie uszkodzonego obszaru, odsłonięcie warstwy zdrowej miedzi, wykonanie stabilnego połączenia mostkującego, zabezpieczenie miejsca maską lutowniczą UV oraz weryfikacja ciągłości obwodu.

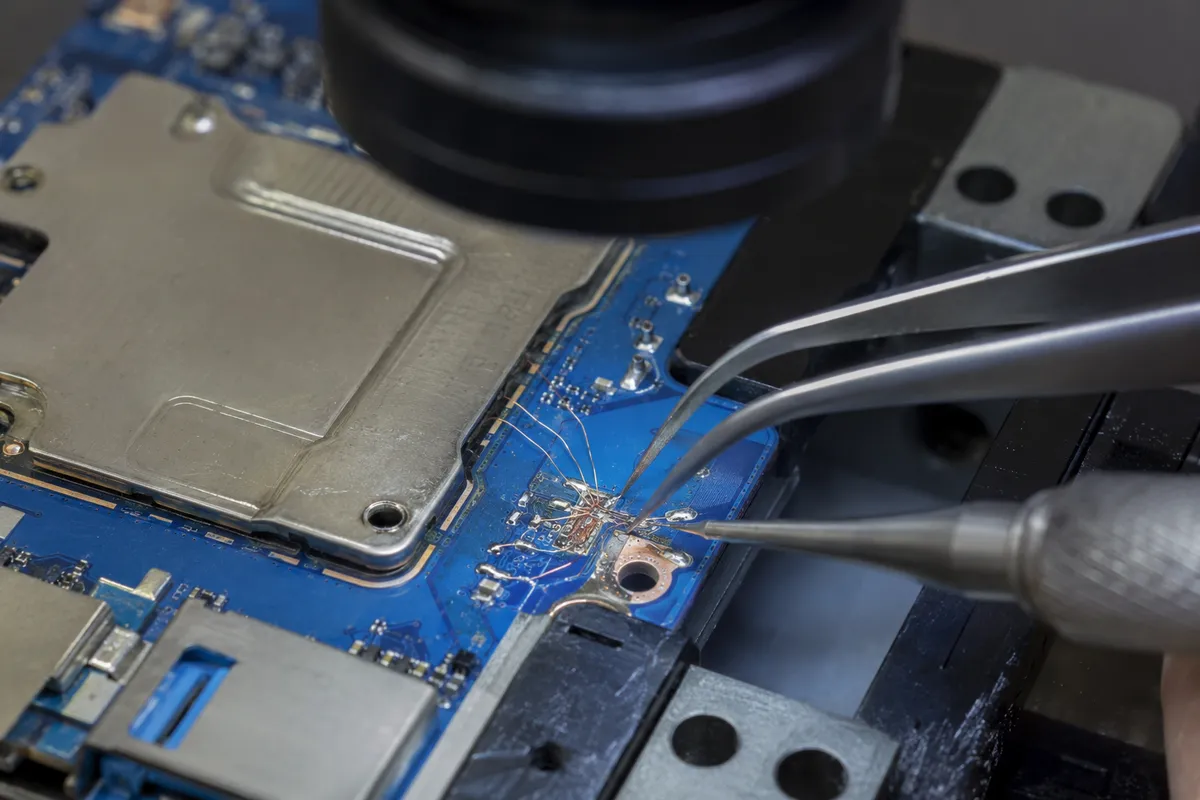

Odbudowa wyrwanych i uszkodzonych padów lutowniczych

Gdy element zostaje wyrwany mechanicznie (np. gniazdo USB-C, port ładowania, złącze taśmy FPC, mikroprzełącznik), bardzo często dochodzi do zerwania pól lutowniczych (padów) z laminatu. Samo przyłożenie nowego elementu i dodanie cyny nie przyniesie efektu, ponieważ element nie ma fizycznego punktu podparcia ani połączenia elektrycznego z obwodem.

Odbudowa padów polega na mechanicznym odtworzeniu punktu mocowania, odnalezieniu prowadzącej do niego ścieżki lub przelotki (via), wyprowadzeniu cienkiego połączenia z drutu oraz utwardzeniu miejsca maską UV. W przypadku gniazd poddawanych obciążeniom mechanicznym kluczowe jest również solidne zakotwiczenie obudowy złącza do masy lub punktów konstrukcyjnych laminatu.

Jeśli uszkodzeniu uległo nie gniazdo na płycie, lecz sama elastyczna taśma połączeniowa lub jej ścieżki, zobacz naprawę taśm flex.

Uszkodzenia laminatu i mechaniczne uszkodzenia płytki

Nie każde uszkodzenie płytki drukowanej kwalifikuje się do bezpiecznej naprawy. Istotne znaczenie ma stopień degradacji samego laminatu:

• Uszkodzenia powierzchowne i lokalne: zarysowania soldermaski, przecięcia ścieżek zewnętrznych czy wyrwane pojedyncze pady kwalifikują się w większości przypadków do stabilnej rekonstrukcji.
• Rozległe wypalenia i zwęglenia: zwęglony laminat zyskuje przewodność elektryczną i musi zostać dokładnie wyfrezowany. Jeśli zwęglenie objęło wiele wewnętrznych warstw wielowarstwowej płyty, naprawa może być technicznie niemożliwa lub nieopłacalna.
• Pęknięcia płyty przez całą szerokość: przełamanie wielowarstwowego laminatu z przerwaniem dziesiątek ścieżek wewnętrznych rzadko ma uzasadnienie ekonomiczne.

Właśnie dlatego każda naprawa w MAdKuM poprzedzona jest wstępną oceną przesłanych zdjęć makro. Jeśli ryzyko naprawy jest zbyt wysokie lub koszt przekroczy wartość urządzenia, klient otrzymuje rzetelną informację przed rozpoczęciem prac.

Co obejmuje proces naprawy ścieżek i padów?

• dokładne oczyszczenie i inspekcję uszkodzonego obszaru pod mikroskopem serwisowym do około 90x,
• usunięcie luźnych fragmentów miedzi i ocenę stabilności otaczającego laminatu,
• lokalizację przerwanego połączenia oraz odsłonięcie punktu bazowego (ścieżki, punktu pomiarowego lub przelotki),
• precyzyjne wykonanie połączenia mostkującego,
• odtworzenie zerwanego padu lutowniczego pod pin elementu,
• zabezpieczenie naprawianego miejsca maską lutowniczą UV,
• montaż nowego złącza lub komponentu (jeśli wchodzi w zakres naprawy),
• pomiar ciągłości oraz kontrolę pod kątem zwarć do sąsiednich linii i masy.

Montaż nowych komponentów, wymiana złączy oraz uzupełniające prace montażowe na płytce realizowane są w ramach usługi obejmującej precyzyjne lutowanie elektroniki.

Dlaczego precyzyjna regeneracja PCB wymaga pracy pod mikroskopem?

Współczesne płytki elektroniczne projektowane są z dużą gęstością upakowania elementów. Szerokość ścieżek sygnałowych wynosi nierzadko od 0,1 mm do 0,2 mm, a odległości między nimi są mikroskopijne.

Bez powiększenia optycznego o wysokiej rozdzielczości, stabilnego oświetlenia oraz precyzyjnych narzędzi (cienkie groty lutownicze, pęsety mikrochirurgiczne, nożyki precyzyjne) wykonanie trwałego mostka bez zwarcia do sąsiednich linii jest niemożliwe. W MAdKuM praca odbywa się pod mikroskopem serwisowym z opcjonalnym podglądem na kamerze 4K.

Możliwa naprawa wysyłkowa

Orientacyjny cennik

Ceny są orientacyjne i dotyczą robocizny. Ostateczna wycena zależy od liczby uszkodzonych ścieżek i padów, dostępności punktów zastępczych, stanu laminatu, ryzyka naprawy i czasu pracy pod mikroskopem.
