Naprawa i lutowanie uszkodzonych taśm flex

Przecięta, naderwana lub pęknięta taśma połączeniowa w urządzeniu elektronicznym? W MAdKuM wykonuję precyzyjną naprawę i lutowanie przerwanych taśm flex pod mikroskopem serwisowym w Warszawie (Rembertów) oraz dla klientów z całej Polski w trybie wysyłkowym po wcześniejszej ocenie nadesłanych zdjęć.

Jakie uszkodzenia taśm flex można naprawić?

Elastyczne taśmy połączeniowe (powszechnie nazywane taśmami flex lub taśmami FPC) stosowane są niemal w każdym współczesnym sprzęcie: laptopach, aparatach fotograficznych, konsolach, sterownikach samochodowych, panelach przemysłowych, gimbalach i sprzęcie audio. Ze względu na delikatną konstrukcję są one wybitnie podatne na uszkodzenia mechaniczne.

Najczęstsze przypadki kwalifikujące się do próby naprawy to:

• przypadkowe przecięcie lub nacięcie taśmy metalowym narzędziem (otwierakiem, nożykiem, śrubokrętem) podczas demontażu obudowy,
• naderwanie taśmy przy gwałtownym pociągnięciu modułu bez wcześniejszego zwolnienia blokady złącza ZIF,
• pęknięcie pojedynczych lub kilku ścieżek miedzianych w miejscu stałego zagięcia taśmy,
• przetarcie zewnętrznej warstwy ochronnej i zwarcie sąsiadujących linii sygnałowych,
• naderwanie pinów kontaktowych na końcówce taśmy wsuwanej bezpośrednio do gniazda.

Naprawa przerwanych i naderwanych ścieżek taśmy flex

Naprawa taśmy elastycznej różni się zasadniczo od lutowania klasycznej płytki drukowanej. Podłoże taśmy flex wykonane jest z cienkiej folii poliamidowej (kaptonowej), która jest elastyczna, ale wrażliwa na zbyt wysoką temperaturę i łatwo ulega deformacji termicznej.

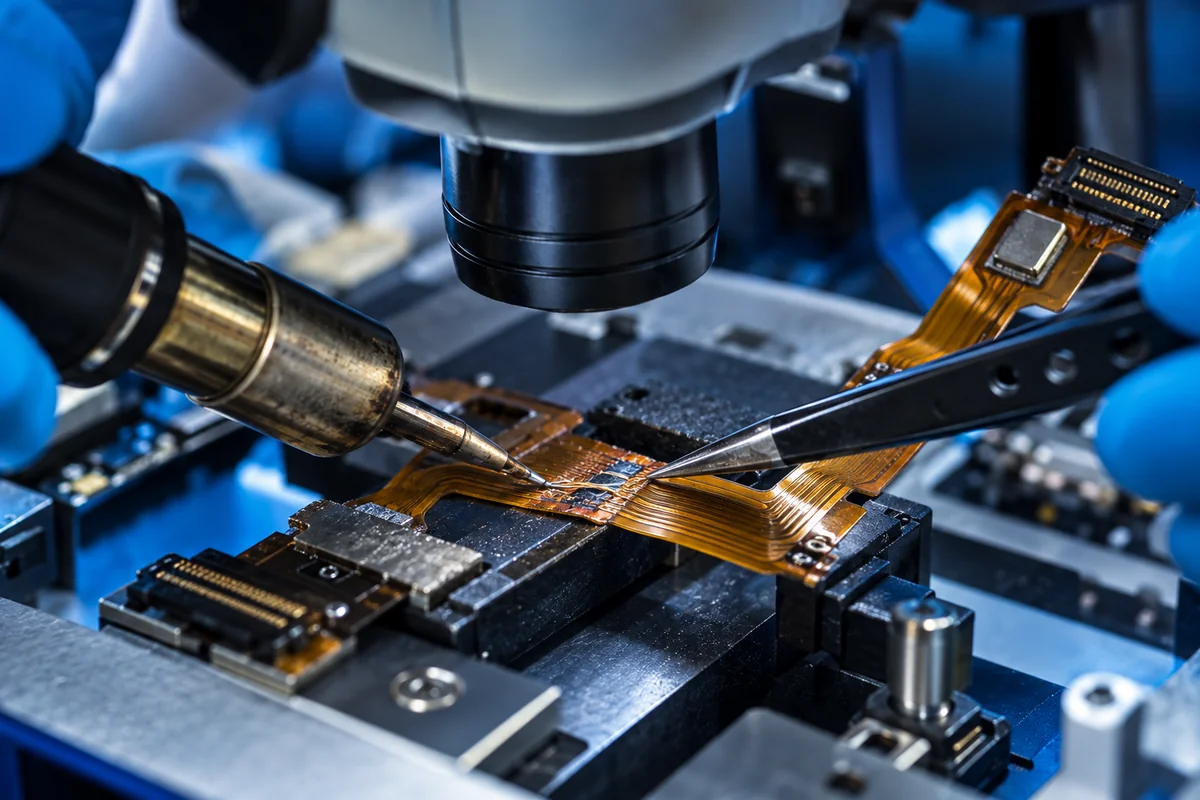

Proces rekonstrukcji pod mikroskopem serwisowym do ok. 90x polega na:

• precyzyjnym unieruchomieniu taśmy na macie serwisowej lub w specjalnym uchwycie montażowym,
• mikroskopowym zeskrobaniu zewnętrznej warstwy izolacji poliamidowej przy użyciu skalpeli precyzyjnych i czyścika z włókna szklanego (fiberglass pen),
• odsłonięciu zdrowej miedzi po obu stronach pęknięcia bez przerwania sąsiednich mikroskopijnych linii,
• wlutowaniu cienkich mostków miedzianych łączących przerwane linie sygnałowe,
• kontroli braku zwarć między sąsiednimi ścieżkami pod powiększeniem oraz pomiarze ciągłości miernikiem uniwersalnym,
• zaizolowaniu i usztywnieniu naprawionego miejsca przy użyciu utwardzanej światłem maski lutowniczej UV, kleju UV oraz taśmy Kapton.

Kiedy naprawa taśmy flex ma sens zamiast wymiany?

W MAdKuM kieruję się zasadą racjonalności technicznej i ekonomicznej. Jeśli nowa, oryginalna taśma połączeniowa jest powszechnie dostępna w cenie kilkunastu lub kilkudziesięciu złotych, zazwyczaj rekomenduję zakup nowej części - wymiana na nowy podzespół jest wtedy tańsza i pewniejsza.

Regeneracja taśmy flex pod mikroskopem ma największe uzasadnienie w sytuacjach, gdy:

• Taśma jest niedostępna jako osobna część zamienna: producent nie przewidział sprzedaży samej taśmy i w katalogu części występuje ona wyłącznie jako całość z drogim modułem (np. obiektywem, panelem dotykowym, matrycą czy zespołem sensorów).
• Wymiana całego modułu jest skrajnie nieopłacalna: koszt całego podzespołu wynosi kilkaset lub kilka tysięcy złotych, podczas gdy naprawa zerwanej taśmy pozwala przywrócić pełną sprawność za ułamek tej kwoty.
• Urządzenie jest nietypowe, unikalne lub zabytkowe: sprzęt audio, instrumenty muzyczne, rzadkie kontrolery czy elektronika przemysłowa, do których części zamienne nie są już produkowane.
• Czas oczekiwania na import części uniemożliwia pracę: sprowadzenie podzespołu z zagranicy zajęłoby wiele tygodni, a sprzęt jest potrzebny natychmiast.

Taśmy FPC, złącza FPC i ZIF - czym różni się uszkodzenie taśmy od gniazda?

W zgłoszeniach serwisowych często dochodzi do pomylenia uszkodzenia samej taśmy z uszkodzeniem gniazda na płycie głównej. Warto rozróżnić te dwa typy usterek:

• Uszkodzenie elastycznej taśmy FPC (ten landing): przerwanie przewodzących ścieżek na elastycznym pasku, rozdarcie krawędzi taśmy lub pęknięcie na zagięciu. Tutaj naprawa polega na mostkowaniu ścieżek na samej taśmie.
• Uszkodzenie gniazda FPC / ZIF na płycie: wyłamanie plastikowej klapki dociskowej (zapinki ZIF), pogniecenie blaszek kontaktowych wewnątrz gniazda lub wyrwanie całego gniazda z padami lutowniczymi z płyty PCB. Tego typu usterka wymaga wymiany gniazda lub naprawy ścieżek i odbudowy padów PCB na sztywnej płycie, a nie lutowania taśmy. Więcej informacji o wymianie złączy znajdziesz w usłudze lutowanie elektroniki.

Jak wygląda naprawa taśmy flex pod mikroskopem?

Szerokość pojedynczej ścieżki sygnałowej na nowoczesnej taśmie flex potrafi wynosić zaledwie 0,1-0,2 mm, a odległość między liniami jest mikroskopijna. Praca gołym okiem lub z prostą lupą jest w takich warunkach wykluczona.

Naprawa w warsztacie MAdKuM odbywa się pod mikroskopem serwisowym do ok. 90x z opcjonalną kamerą 4K. Do połączeń wykorzystywany jest system T12 z precyzyjnymi grotami, mikromostki miedziane oraz specjalistyczna chemia zabezpieczająca (maska lutownicza UV, klej UV, taśma Kapton). Każde naprawione połączenie jest weryfikowane pod kątem ciągłości oraz braku zwarć do sąsiednich linii sygnałowych.

Granice możliwości technicznych - czego nie obiecujemy

Rzetelne podejście do klienta wymaga jasnego zdefiniowania ograniczeń technologii:

• Miejsce ciągłego zginania dynamicznego: zregenerowane miejsce po zlutowaniu i zabezpieczeniu maską UV staje się miejscowo sztywne. Jeśli taśma pracuje w zawiasie laptopa lub mechanizmie składanym o małym promieniu gięcia, naprawiony fragment nie będzie się zginał tak jak fabryczna taśma. Naprawa sprawdza się znakomicie na odcinkach prostych, łagodnych łukach lub przy samych złączach.
• Wielowarstwowe taśmy o gęstym upakowaniu: naprawa taśm z kilkoma warstwami wewnętrznymi, w których doszło do rozległego zmiażdżenia, może być technicznie niewykonalna bez ryzyka wewnętrznych zwarć.
• Brak gwarancji sukcesu bez wstępnych oględzin: nie przyjmuję zleceń na zasadzie "proszę wysłać taśmę, na pewno się uda". Podstawą jest przesłanie ostrych zdjęć uszkodzenia, na podstawie których uczciwie oceniam szanse powodzenia.

Możliwa naprawa wysyłkowa

Orientacyjny koszt naprawy

Ceny dotyczą robocizny i są orientacyjne. Naprawa taśm flex podlega wycenie indywidualnej według stawek mikroskopowej odbudowy ścieżek i połączeń (zazwyczaj od 200 zł). Koszt zależy od liczby przerwanych linii, szerokości rastru taśmy, stopnia trudności dostępu oraz konieczności demontażu całego urządzenia.
